變頻器剎車電阻簡要計算方法！
配剎車電阻需要計算電阻阻值R和功率Pr，為了在市面上買到標準的剎車電阻，選型上可以適當?shù)姆糯螅醋柚当扔?jì)算值選小，功率選大，但要考慮制動單元額定電流），計算方法如下：
1、阻值的選擇
制動時，電機的再生能量幾乎全部消耗在剎車電阻上�？筛鶕�(jù)公式：
U*U/Pb=R
式中：U----系統穩定制動的制動電壓（對于380VAC系統一般取700V）；Pb----電機功率
2、剎車電阻的功率選擇
理論上剎車電阻的功率和制動功率一致，但是考慮到降額為70%。可根據公式：
Pr=（Pb*ED）/0.7
Pr----剎車電阻功率

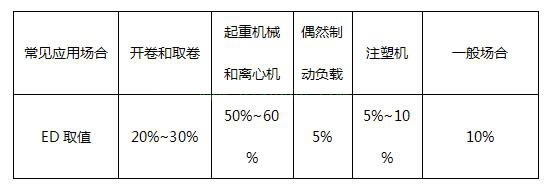

ED----制動頻度，即制動過程占整個工作過程的比例。
