在機械設備和電子電路、儀器儀表中，都會用到電阻。電阻的種類繁多，不同的需求有不同的電阻。那么無感繞線電阻是什么？制作無感繞線電阻方法？從嚴格意義上來講線繞電阻其實都是有感性的電阻。無感繞線電阻只是相對來講，只是通過選用無磁性的材料和特殊繞制方法來減少線繞電阻電感量，接近理想純電阻，來滿足中頻電路和高頻電路中需要。

無感電阻常用于做負載，用于吸收產品使用過程中產生的不需要的電量，或起到緩沖，制動的作用，此類電阻常稱為制動電阻，負載電阻。另外對高精密電阻來說，產品中帶有高阻抗是不允許的，這需要選擇高品質的材料，高要求的工藝。常見的無感電阻有：金屬膜電阻，繞線電阻，TO-220大功率負載電阻。

如何制作無感繞線電阻？

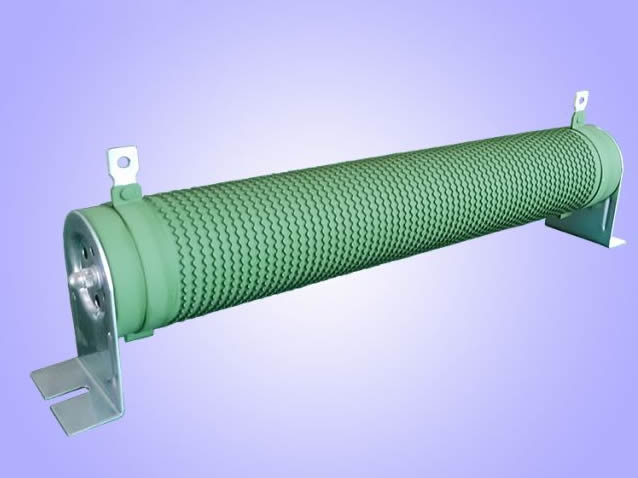

繞線電阻是將電阻絲按一定方向纏繞在絕緣棒或絕緣柱上，但是這種單螺旋繞線電阻接在電路中會產生電感效應，影響準確度。為了消除這種影響，于是采用雙螺旋反向纏繞的方法，讓兩個線圈產生的電感量相互抵消，整個繞線電阻對外電路呈現無感或者微感，這便是無感繞線電阻。

先根據阻值估算好長度，對于小阻值的電阻或者長度小于1m的可以直接對折后，在骨架上繞制。對于長度大于1m的阻值，要用過渡骨架，比如周長20cm的圓桶，然后按圈數取好總長度。再繞制在正式骨架上。繞的時候用力要均勻，否則細線容易斷，粗線容易散。實際上大于2k的阻值已經較難用雙線并繞了。

繞制無感線繞電阻時有以下三種方法繞制：

第一種是在瓷管或電阻支架先順繞1/2的電阻，然后再反繞，這樣從理論上可實現前面1/2的電阻線圈產生的磁場與后1/2電阻線圈產生的磁場正好相反，可相互抵消，制成無感電阻。但實際證明這種繞制方法因二電阻線圈位置相差一定距離，所以效果不是很好，電感量減少不明顯，這樣制作的無感電阻一般適用于400HZ以下電路中低阻值的線繞電阻。

第二種是雙線并線方法，采用二根電阻絲在瓷管或電阻支架進行雙線并繞，每段各繞1/2的阻值，把一端二根電阻絲相聯，另一端二根分開作為無感電阻的引出端。這樣制作的無感電阻較好，電感量也很小，但這樣繞制的電阻在工藝上存在幾個問題，一是二根電阻線之間需相互絕緣；二是因在同一端引出，所以對匝與匝之間的絕緣要求較高，在實際應用中只適用低電壓、低阻值無感電阻制作。

第三種是采用十字繞法制作無感電阻，能將高阻值的線繞電阻制作成高質量高阻值無感線繞電阻。
